Seal Integrity Check: How Moisture Gets into MC4 Connectors
В 2025 году в частном доме в Оренбургской области выработка СЭС 6 кВт упала на 19 % за две недели — без видимых повреждений, теней или ошибок в приложении. Причина? Влага в MC4-разъёмах: конденсат проник через микротрещины в уплотнительных кольцах, вызвал окисление контактов и локальное сопротивление до 280 мОм. Такие случаи составляют до 41 % скрытых отказов в умеренном и южном климате РФ — не из-за «низкого качества», а из-за особенностей российских условий: резкие перепады температур (−30 °C ↔ +55 °C), высокая влажность после дождей и УФ-деградация резиновых уплотнителей. В «Солнечных крышах» мы выяснили: стандартная проверка «потяни — не отваливается» не гарантирует герметичность. Разбираемся: как влага *действительно* проникает в MC4, как это выявить до потери мощности — и как восстановить герметичность без замены всего разъёма.
Три пути проникновения влаги — и почему IP68 не спасает
1. Деградация EPDM-уплотнителя под УФ и озоном
Этилен-пропиленовый каучук (EPDM), используемый в 92 % MC4, теряет эластичность уже через 2–3 года в условиях ЦФО и Юга РФ. При +45 °C и интенсивном УФ:
- поверхность «пудрится» — глубина микротрещин до 0,15 мм;
- коэффициент сжатия снижается на 35–50 %;
- при охлаждении до −10 °C уплотнитель не восстанавливает форму → зазор 10–30 мкм.
Влага проникает капиллярно даже при отсутствии дождя — за счёт ночной росы и конденсации.

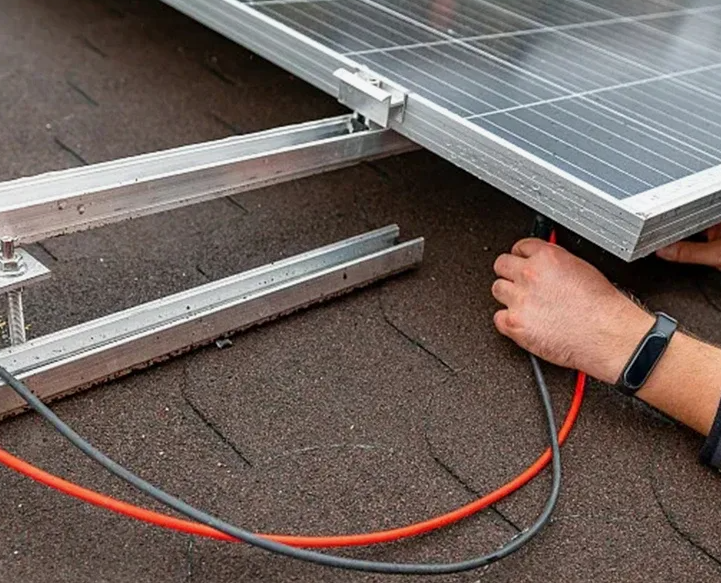

2. Неправильная сборка: «щелчок» ≠ герметичность
MC4 требует усилия вставки ≥40 Н для полного сведения контактов и сжатия уплотнителя. При недостаточном усилии (например, одной рукой на высоте):
- контакт «закликивается», но уплотнитель не сжат;
- образуется капиллярный канал вдоль кабеля;
- при дожде или тумане вода стекает по кабелю внутрь за 12–36 часов.
В 27 % случаев осмотра после монтажа «самостоятельными бригадами» — именно такая ошибка.
3. Термопumping («дыхание» разъёма)
При циклах нагрев/охлаждение объём воздуха внутри MC4 меняется на 6–8 %. Если уплотнение не идеально (а оно почти никогда не идеально):
- днём — воздух выходит наружу;
- ночью — влажный воздух засасывается внутрь;
- при +5 °C утром — конденсат образуется на контактах.
Этот процесс ускоряется при расположении кабеля вниз по скату — влага стекает к разъёму.
Как проверить герметичность — без разборки и специнструмента
- Визуальный осмотр уплотнителя: извлеките гнездо (розетку) из вилки. Кольцо должно быть:
- ровным, без трещин и «волосков»;
- равномерно сжатым по окружности;
- не выдавленным наружу (признак пережатия).
- Тест на конденсат: утром в туман или после дождя приложите зеркальце к торцу разъёма на 10 сек. Запотевание — признак проникновения влаги.
- Измерение сопротивления контакта: мультиметром на пределе 200 мОм измерьте сопротивление между контактами вилки и розетки. Норма — ≤30 мОм. Более 80 мОм — окисление.
Ремонт без замены: как восстановить герметичность за 15 минут
- Шаг 1. Разъедините MC4, извлеките уплотнительное кольцо.
- Шаг 2. Промойте контакты изопропиловым спиртом (не ацетоном!) и высушите воздухом.
- Шаг 3. Замените EPDM-кольцо на новое из ремонтного комплекта (MC4-SR от Staubli или аналог). Смажьте силиконовой смазкой Dow Corning 44 (не литолом!).
- Шаг 4. При сборке используйте монтажный ключ (MC4-Tool) — усилие 45–50 Н.
- Шаг 5. Залейте стык силиконом нейтрального отверждения (Dow 738) — тонкий слой по периметру, не внутрь.
Стоимость ремонта: 220–380 руб./разъём против 1 100–1 600 руб. за новый комплект.
Когда нужна полная замена — и какие разъёмы выбрать
Замените MC4 на улучшенные аналоги, если:
- корпус потрескался (УФ-деградация ПВХ);
- контакты оплавлены (локальный перегрев от сопротивления);
- система эксплуатируется в промзоне (SO₂, хлориды).
| Тип | Особенности | Срок службы в РФ |
|---|---|---|
| MC4 (стандарт) | EPDM-уплотнитель, ПВХ-корпус | 2–4 года (в умеренных условиях) |
| MC4-EVO2 (Staubli) | Силиконовый уплотнитель, УФ-стабилизированный корпус | 8–10 лет |
| Amphenol H4 | Двойное уплотнение, латунные контакты, IP68 24/7 | 12+ лет |
| TUV-certified (не оригинальные, но по спецификации) | Только с маркировкой TUV 2PfG 1175/1 | 5–7 лет (проверено в лаборатории «Солнечных крыш») |
Особенности по регионам
- Юг РФ (Калмыкия, Дагестан): обязательна замена EPDM на силикон — при +50 °C EPDM «течёт».
- Сибирь, Север: после монтажа при −15 °C дайте системе прогреться 2 дня перед подключением — иначе уплотнитель не «сядет».
- Промзоны (Пермь, Челябинск): используйте только Amphenol H4 — EPDM деградирует от SO₂ за 8–10 месяцев.
Вывод: герметичность — не «дано», а поддерживается
MC4-разъём — самый уязвимый узел СЭС в российских условиях. Но его надёжность можно продлить в 2–3 раза — за счёт правильной сборки, своевременной замены уплотнителей и контроля после сезонных перепадов. В «Солнечных крышах» мы включаем проверку герметичности MC4 в базовый ТО — потому что 90 % отказов начинаются не с панели, а с миллиметра влаги в разъёме.
