🛠️ Введение: Почему монтаж — не страшно, если знать, как
Многие думают: “Установка солнечных панелей — это работа для профессионалов с кранами и страховками”. На самом деле — 90% частных систем можно установить своими руками, имея базовые навыки и инструменты.
В этой статье — реальная пошаговая инструкция с фото, как я сам устанавливал панели на двухскатную крышу в Подмосковье. Подойдёт для:
- Металлочерепицы
- Профнастила
- Шифера
- Мягкой кровли
✅ Безопасно ✅ Бюджетно ✅ Надёжно
Главное — соблюдать правила и последовательность.
🧰 Шаг 1: Что вам понадобится (инструменты и материалы)
🔧 Инструменты:
- Шуруповёрт + биты
- Уровень (лучше лазерный)
- Рулетка, маркер
- Ключи (гаечные, торцевые)
- Перчатки, страховочный пояс (обязательно!)
- Лестница или строительные леса
📦 Материалы:
- Солнечные панели (проверьте целостность перед монтажом!)
- Алюминиевые направляющие (рельсы) — обычно идут в комплекте с крепежом
- Кронштейны для крепления к стропилам
- Болты, гайки, герметик для кровли
- Кабель СИП или PV1-F (солнечный, УФ-стойкий)

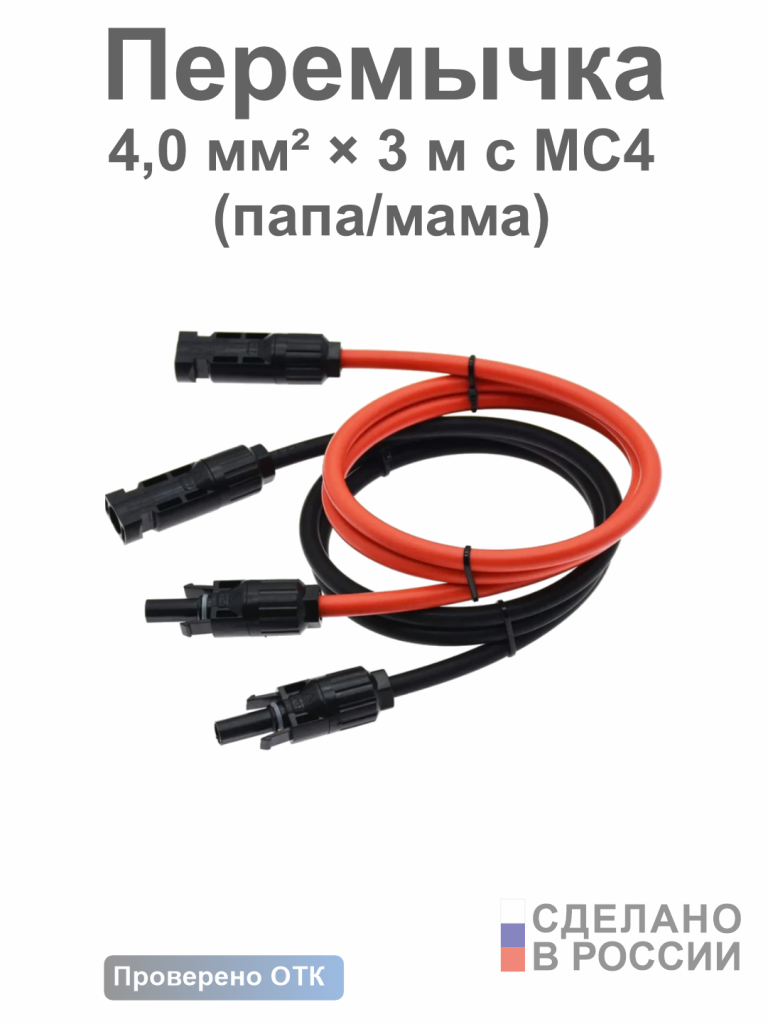

- Коннекторы MC4
- Кабель-канал или гофра для защиты проводов
💡 Совет: покупайте готовый монтажный комплект под ваш тип кровли — сэкономит время и нервы.
📐 Шаг 2: Расчёт расположения и разметка
Правила:
- Панели должны стоять под нужным углом (для Москвы — 35–55°, оптимально 45°).
- Между панелями и краем крыши — минимум 30 см (ветровая нагрузка!).
- Между рядами — зазор для вентиляции (3–5 см).
- Крепление — только к стропилам, не к обрешётке!
📌 Как найти стропила:
- С чердака — просто посмотреть.
- С крыши — использовать магнит (если стропила металлические) или детектор скрытых конструкций.
- Или — сверлить пробные отверстия каждые 20 см, пока не попадёте в дерево.
📸 Фото 1: Разметка стропил с помощью лазерного уровня и маркера.
⚙️ Шаг 3: Установка кронштейнов и направляющих
- Приложите кронштейн к стропилу в размеченных точках.
- Просверлите отверстия — используйте резиновые уплотнители и герметик, чтобы не было протечек!
- Закрепите кронштейны болтами — не перетягивайте, металл может погнуться.
- Установите продольные алюминиевые направляющие — закрепите их на кронштейнах.
- Проверьте уровнем — направляющие должны быть строго параллельны и под нужным углом.
📸 Фото 2: Крепление кронштейнов к стропилам через металлочерепицу с резиновой прокладкой.
📸 Фото 3: Установленные направляющие — ровные, с зазором для вентиляции.
🔩 Шаг 4: Крепление солнечных панелей к направляющим
- Поднимите панель на крышу (лучше вдвоём — стекло хрупкое!).
- Уложите панель на направляющие.
- Закрепите с помощью зажимов (клипс) — они идут в комплекте.
- Крайние зажимы — с двух сторон.
- Промежуточные — между панелями.
- Затяните болты — не переусердствуйте, можно треснуть раму.
⚠️ Важно: не наступайте на панель! Даже небольшое давление может вызвать микротрещины.
📸 Фото 4: Установка панели на направляющие.
📸 Фото 5: Зажимы, фиксирующие панель — вид сверху и сбоку.
🔌 Шаг 5: Подключение панелей между собой
Панели соединяются последовательно (для увеличения напряжения) или параллельно (для увеличения тока) — зависит от контроллера.
📌 Чаще всего — последовательно:
- Плюс первой → минус второй → плюс второй → минус третьей и т.д.

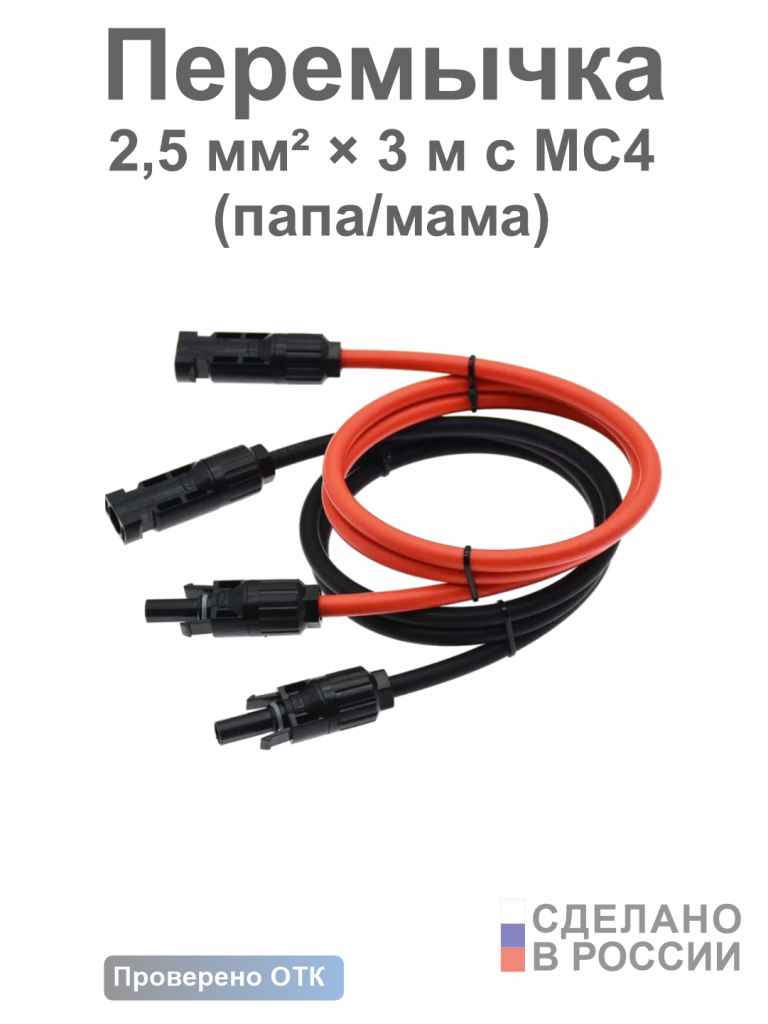

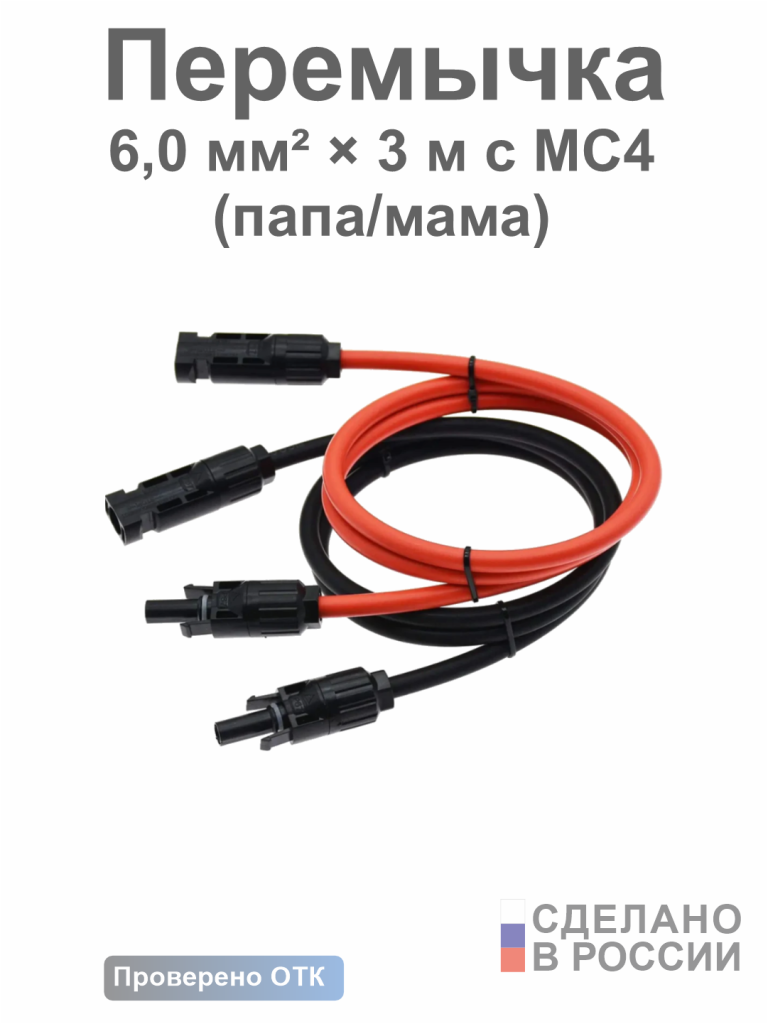

- Используйте коннекторы MC4 — они герметичные и защёлкиваются.
💡 Совет: подключайте панели утром или вечером, когда на них нет солнца — иначе будет напряжение!
📸 Фото 6: Подключение панелей через MC4-коннекторы.
📸 Фото 7: Готовая “строка” из 4 панелей, уложенных в ряд.
🧭 Шаг 6: Прокладка кабеля в дом
- Просверлите отверстие в стене или кровле — используйте герметичную втулку.
- Протяните кабель внутрь — лучше в гофре или кабель-канале.
- Загерметизируйте вход — силикон + резиновая манжета.
- Ведите кабель к контроллеру заряда, затем к аккумуляторам, затем к инвертору.
📌 Схема подключения:
Панели → Контроллер (MPPT) → Аккумуляторы → Инвертор → Розетки
📸 Фото 8: Ввод кабеля в дом через стену с герметизацией.
📸 Фото 9: Схема подключения на стене рядом с АКБ.
✅ Шаг 7: Проверка и запуск системы
- Проверьте все соединения — нет ли перетяжек, перегибов, оголённых проводов.
- Измерьте напряжение на выходе “строки” — должно соответствовать расчёту.
- Подключите к контроллеру — он должен показать заряд.
- Проверьте инвертор — подключите лампочку или зарядку.
🎉 Поздравляем — ваша солнечная электростанция работает!
❗ Важные предупреждения (безопасность!)
- ❗ Не работайте на крыше в дождь, ветер или гололёд.
- ❗ Используйте страховочный пояс, привязанный к надёжной точке.
- ❗ Не трогайте оголённые провода при солнечном свете — напряжение до 150В!
- ❗ Не подключайте инвертор без аккумуляторов — сгорит!
❓ Частые вопросы (FAQ)

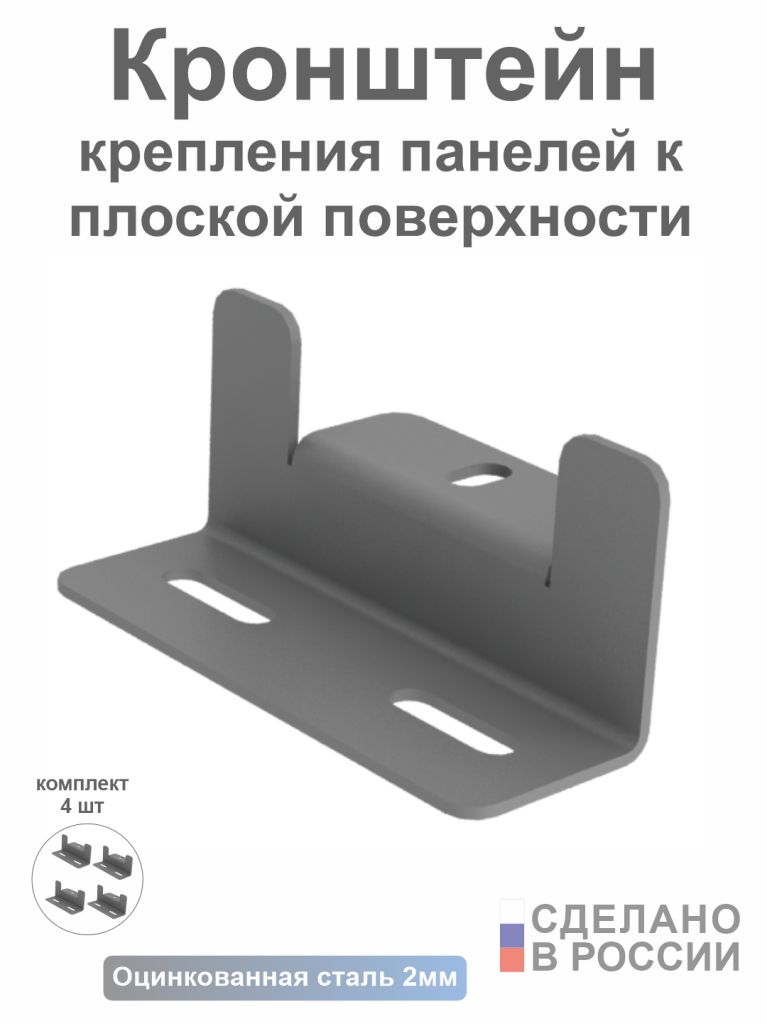

❓ “А если крыша плоская?”

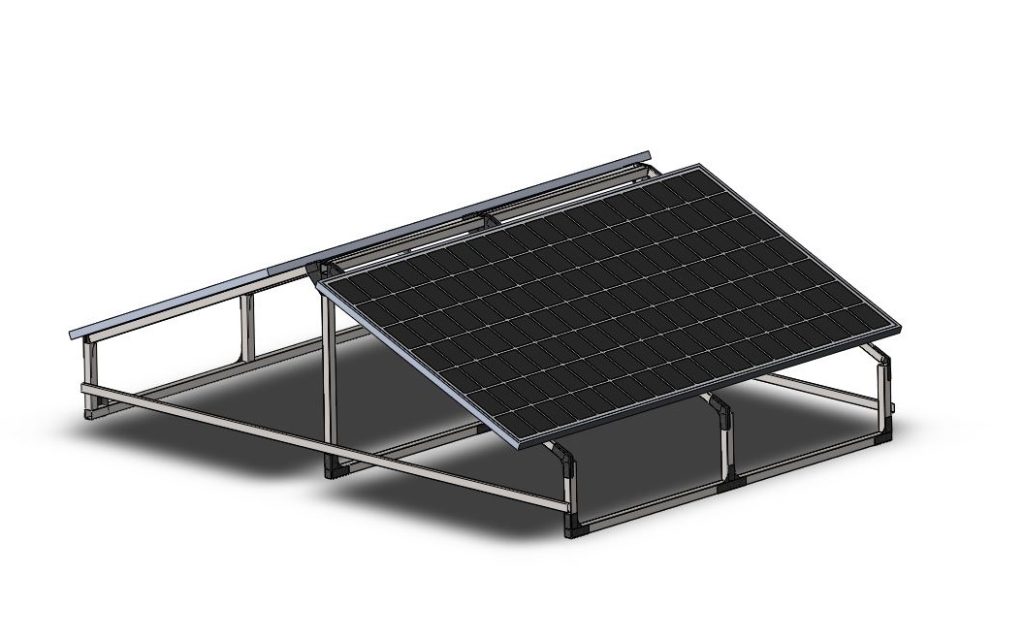

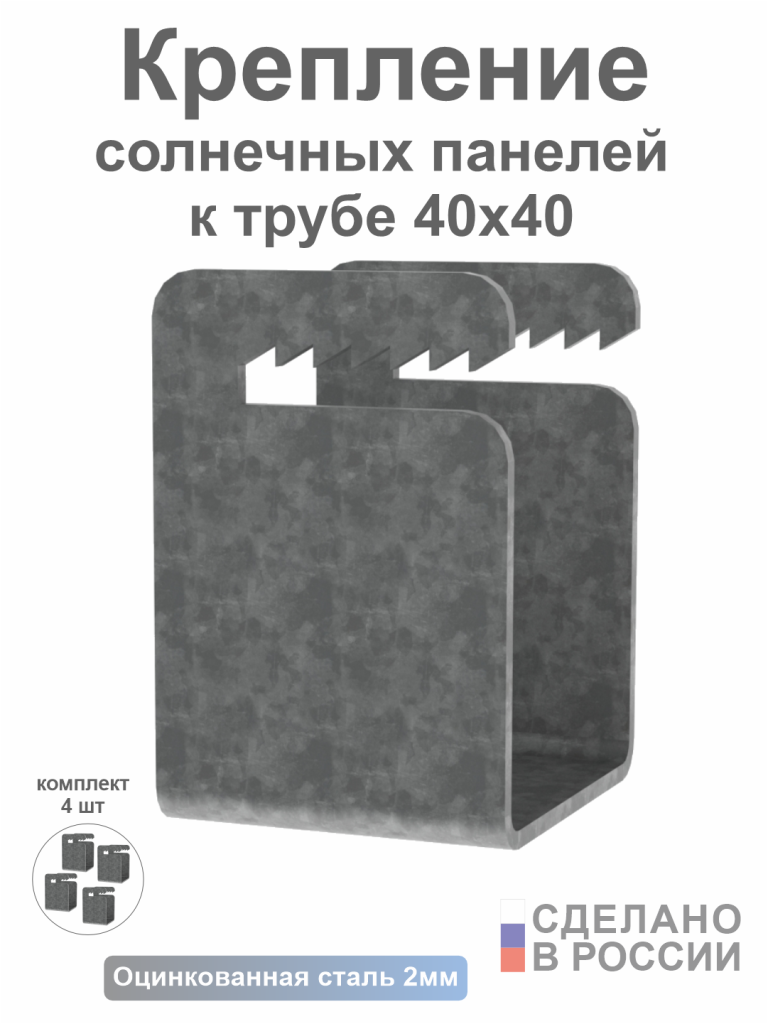

Можно! Нужны подставки-опоры, чтобы задать угол 30–45°. И противоветровые растяжки.
❓ “Нужно ли заземление?”
Обязательно! Заземлите раму панелей и инвертор — защита от грозы и статики.
❓ “Можно ли крепить на мягкую кровлю?”
Да — через упорные площадки с герметиком, без сверления. Или на балластные блоки (для плоских крыш).
📥 Скачать: Чек-лист монтажа (PDF)
✅ Проверил стропила
✅ Разметил расположение
✅ Установил кронштейны с герметиком
✅ Закрепил направляющие по уровню
✅ Аккуратно установил панели
✅ Подключил через MC4
✅ Проложил кабель с герметизацией
✅ Подключил к контроллеру → АКБ → инвертору
✅ Проверил напряжение и запустил систему
✅ Заземлил конструкцию
✅ Вывод: Установить солнечную панель на крышу самому — реально и выгодно
Вы сэкономите 15–30 тысяч рублей на монтаже.
Получите удовольствие от результата.
И будете гордиться каждым ваттом, который вырабатывает ваша система.
🌞 Главное — не спешите, соблюдайте технику безопасности и следуйте инструкции. Солнце сделает всё остальное.
